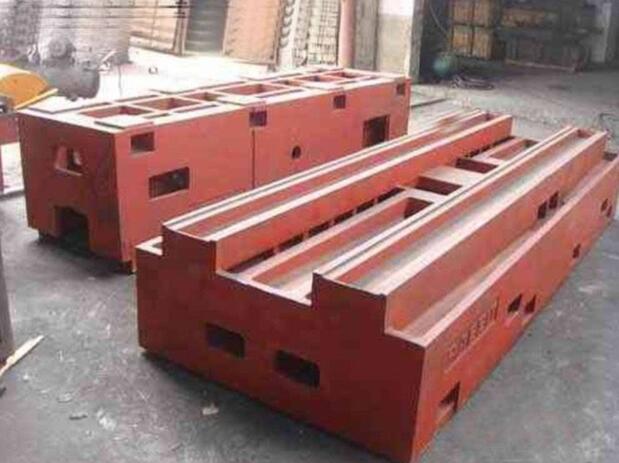

机床铸件的制造工艺流程

点击：14591 发布时间：2025-11-14

一个高质量的铸件需要经过一套严谨的工艺流程：


1. 设计与建模：使用CAD/CAE软件进行结构设计，并进行有限元分析，优化筋板布局，在保证刚度的前提下减轻重量。

2. 模具制作：根据三维模型制作木模或金属模。

3. 造型与制芯：使用树脂砂等造型材料，制造出铸件外形的砂型和形成内腔的砂芯。

4. 熔炼与浇注：将原材料在熔炼炉中熔化，并调整化学成分至目标范围，然后在严格控制温度的情况下浇注到砂型中。

5. 落砂与清理：铸件冷却后，打破砂型，取出铸件，并清除表面的砂粒和浇冒口。

6. 热处理：这是至关重要的一步，主要是退火处理。目的是消除铸件在冷却过程中产生的内应力，防止日后加工或使用中变形，确保尺寸稳定性。

7. 粗加工：对铸件的关键安装面（如导轨安装面、主轴箱安装面）进行初步切削加工，为精加工留出余量。

8. 自然时效或人工时效：

自然时效：将粗加工后的铸件在露天放置数月甚至数年，让自然环境的温度变化和内应力释放使其自然稳定。周期长，但效果稳定。

人工时效（振动时效/热时效）：通过振动或烘烤的方式，加速内应力的消除。周期短，是现代制造业的主流方法。

9. 精加工：在稳定的铸件基础上，对关键部位进行高精度加工，达到图纸要求的尺寸、形状和位置公差。
