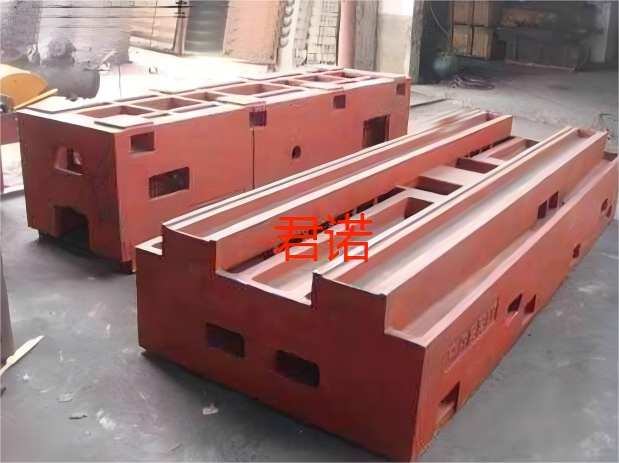

大型机床铸件制造工艺流程

点击：14623 发布时间：2025-11-13


大型机床铸件的制造是一个复杂而严谨的过程：

1. 设计与建模：使用CAD/CAE软件进行三维结构设计，并进行有限元分析，优化筋板布局，确保力学性能。

2. 模具制作：采用树脂砂造型工艺，制作与铸件形状对应的砂型模具。这是目前大型、中小批量铸件生产的主流方法。

3. 熔炼与浇注：在电弧炉或冲天炉中将原材料熔炼成符合成分要求的铁水，然后进行浇注。

4. 清砂与切割：铸件冷却后，打碎砂型，去除浇冒口，并进行初步的表面清理。

5. 热处理：关键工序。进行人工时效处理，将铸件缓慢加热到500-600°C并保温一段时间，然后缓慢冷却，以彻底消除铸造残余应力。

6. 粗加工：对导轨安装面等关键部位进行初步切削加工，留出精加工余量。此过程也会释放部分应力。

7. 二次时效：对于超高精度要求的铸件，在粗加工后可能进行第二次时效处理，以消除粗加工产生的新的内应力。

8. 精加工：在大型龙门铣床或导轨磨床上，对基准面和导轨安装面进行最终的精密切削或磨削，达到图纸要求的精度。

9. 涂装与防锈：进行喷砂、喷漆等处理，防止锈蚀并美化外观。
