焊接平板的检验方法

点击：14580 发布时间：2025-10-23

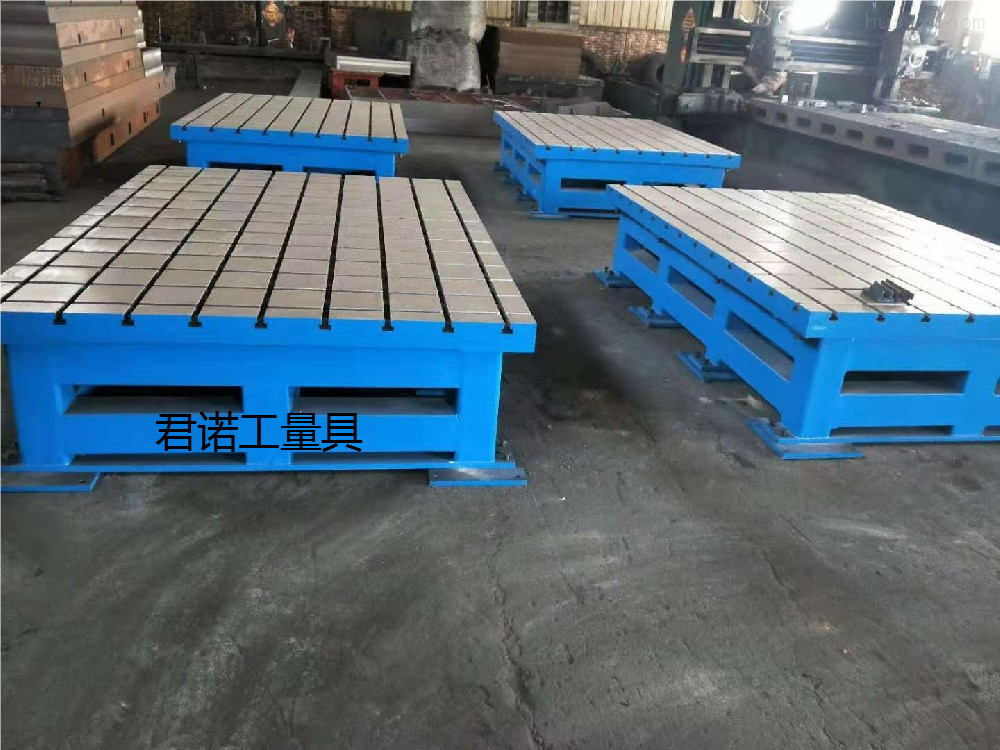

焊接平板的检验方法


1、焊接平台工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。　

2、焊接平台工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻底清除型砂，且表面平整、涂漆牢固，各税边应修钝。　

3、T型槽在平板的相对两侧面上，应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。　

4、焊接平台应经稳定性处理和去磁。　

5、焊接平台工作面与侧面以及相邻两侧面的垂直公差为12级（按GB1184—80《形状位置公差》规定）。

6、焊接平台工作面的硬度应为HB170—220或187—255之间。　

7、T型槽主要检定项目 A、材质及表面硬度。B、形状位置公差，含名义尺寸，垂直度公差。C、外观。D、平面度。E、接触斑点。F、平面波动量。G、工作面允许挠度值。H、表面粗糙度。　

8、精度参数。 3级平板未规定接触斑点要求。1级平板要求接触斑点数在任意25×25mm平面内不少于20点。2级平板要求接触斑点数在任意25×25mm平面内不少于12点。　
