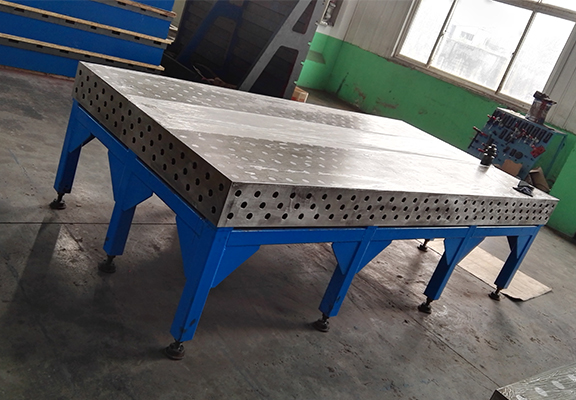

三维平台工装核心参数详情

点击：14551 发布时间：2026-05-21

1. 两大主流标准孔系

· D28系列：孔径Φ28mm，间距100mm，适合汽车白车身、挖掘机臂等常规尺寸重载工件。

· D16系列：孔径Φ16mm，间距50mm，适合钣金件、医疗器械等轻型精密工件。


2. 高锁紧力的锁紧销

· 拧紧后单个可产生 5吨的锁紧力和 25吨的剪切抵抗能力。

三维平台工装核心材料与精密制造工艺

· 材料体系对比（应用最广的是灰铸铁）：灰铸铁吸震性、耐磨性好，成本低，是主流；球墨铸铁强度、韧性**，适合重载冲击；铸钢件（Q345）生产灵活周期短，但刚性和抗变形能力不如铸铁。

· 制造工艺全流程（确保精度的关键）：采用树脂砂或消失模铸造后，必须通过人工时效（约550℃）和自然时效（长达半年至数年）以释放内应力。随后进行精密加工，经过粗、精、超精磨等工序，使平面度达0.05mm/m以内。
