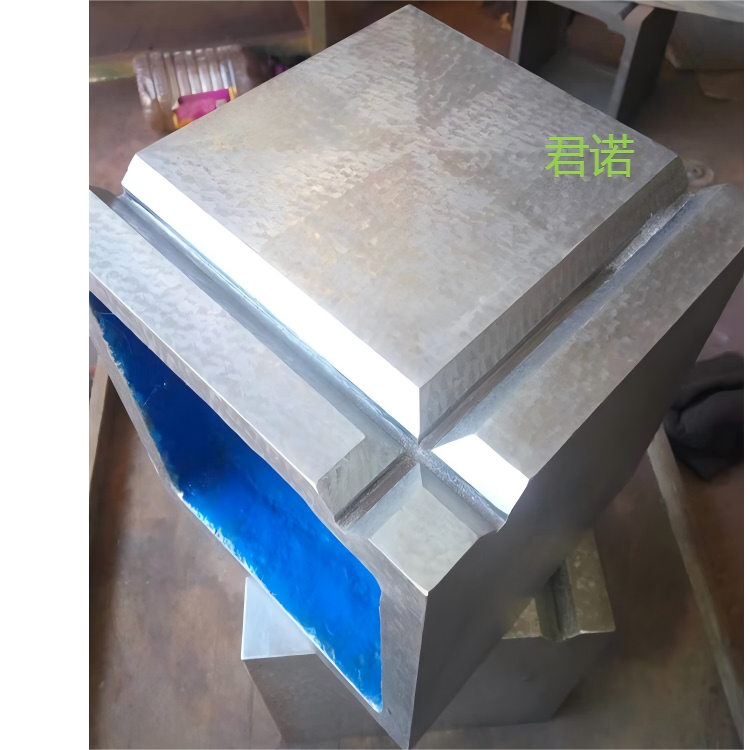

铸铁方筒精度等级与技术参数

点击：14553 发布时间：2026-05-18

· 行业标准：严格遵循中国机械行业标准 JB/T 3411.56-99 制造。

· 精度体系：划分为 0级、1级、2级和3级，数字越小精度越高。其中：

0、1、2级：主要用于精密的检验和测量。

3级：通常用于划线工作。

· 核心公差：关键指标是平面度（单个工作面的平整程度）以及相对面的平行度和相邻面的垂直度。对于常见规格，这项核心公差可控制在0.01mm（即10微米）以内。

· 常见规格表：不同边长及精度等级方筒的平面度和垂直/平行度偏差上限（单位：μm）由下表给出（1 μm = 0.001 mm）：


规格 (mm) 平面度 (μm) 垂直/平行度 (μm)

100 × 100 × 100 0级：3.5 / 1级：7 / 2级：15 0级：7 / 1级：15 / 2级：30

150 × 150 × 150 0级：4 / 1级：9 / 2级：17 0级：8 / 1级：18 / 2级：35

200 × 200 × 200 0级：4.5 / 1级：10 / 2级：20 0级：9 / 1级：20 / 2级：40

300 × 300 × 300 0级：5.5 / 1级：12 / 2级：25 0级：11 / 1级：25 / 2级：50

400 × 400 × 400 1级：6.5 / 2级：15 / 3级：30 1级：13 / 2级：30 / 3级：60

500 × 500 × 500 1级：8 / 2级：17 / 3级：35 1级：15 / 2级：35 / 3级：70

注：上表数据根据GB标准及相关资料整理，具体数值请以制造商提供的产品规格书为准。
