检验方箱

点击：0 发布时间：2026-04-30

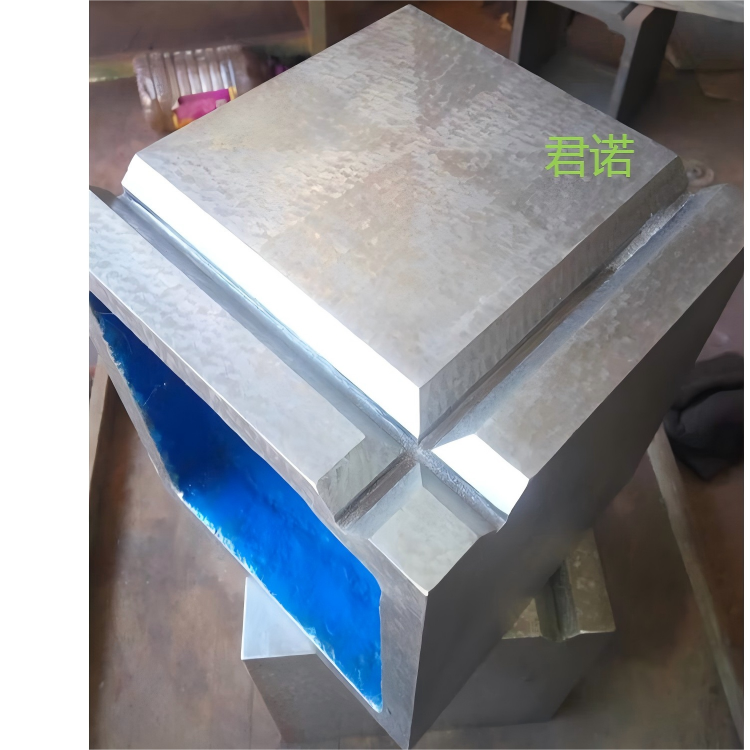

检验方箱是机械制造领域用于检测零部件平行度、垂直度的高精度基准量具，其工作面经过精密切削或刮研，按 JJG 194-2007《方箱检定规程》进行检定。

它的核心结构是一个6个工作面、内部空腔带加强筋的立方体或长方体，材质多为高强度灰铸铁（如HT200-HT300），经过两次人工时效处理来消除内应力，确保长期稳定不变形。


关键精度参数

按JB/T 12196—2015《方箱》标准，规格涵盖100mm×100mm至800mm×800mm。部分常见规格的平面度公差和垂直度、平行度公差（单位：μm）可参考下表。

规格 (mm) 平面度公差 (μm) 垂直度/平行度公差 (μm)

100×100×100 0级: 3.5 / 1级: 7 0级: 7 / 1级: 15

150×150×150 0级: 4 / 1级: 9 0级: 8 / 1级: 18

200×200×200 0级: 4.5 / 1级: 10 0级: 9 / 1级: 20

泊头市君诺工量具有限公司
