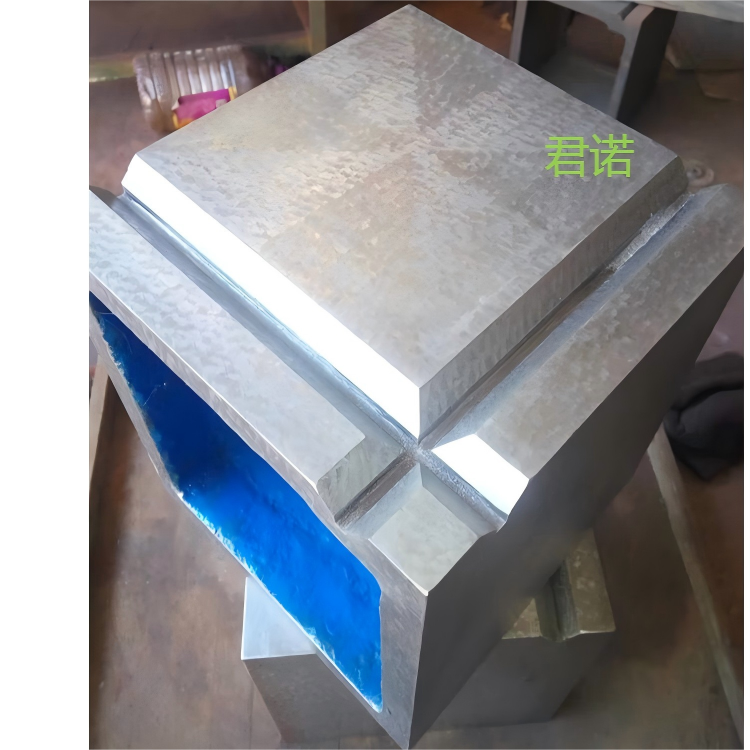

铸铁方箱精度等级与技术参数

点击：14551 发布时间：2026-04-29

精度是方箱的灵魂。下表展示了JB/T 3411.56-99标准中常用等级的精度数值（单位：μm）：

规格 (mm) 平面度公差 (μm) 垂直度/平行度公差 (μm)

100×100×100 0级: 3.5 / 1级: 7 / 2级: 15 0级: 7 / 1级: 15 / 2级: 30

200×200×200 0级: 4.5 / 1级: 10 / 2级: 20 0级: 9 / 1级: 20 / 2级: 40

300×300×300 0级: 5.5 / 1级: 12 / 2级: 25 0级: 11 / 1级: 25 / 2级: 50

500×500×500 0级: 8 / 1级: 17 / 2级: 35 0级: 15 / 1级: 35 / 2级: 70


除了上述表格，还有几点关于精度的细节值得了解：

· 精度等级：市售方箱精度通常涵盖00级、0级、1级、2级、3级。0、1、2级是机械制造中最常用的等级。

· 平面度：指工作面的平整程度，是方箱的基础精度。

· 垂直度与平行度：指相邻工作面的夹角精度（应为90°）和相对工作面的平行程度，直接决定了方箱的核心测量能力。

· 接触点数：刮研面上25mm×25mm面积内的接触斑点数量反映了精度。1、2级需≥25点，3级需≥20点。

· 生产与检定标准：主要遵循JB/T 3411.56-99和JB/T 7974-2000标准。
