铸铁检测平台生产工艺

点击：14551 发布时间：2026-03-06

从铁水到基准

制造一块高精度铸铁平台，需经历一套严谨而复杂的工艺流程，其中“应力消除”是核心。

1. 原料配制与熔炼：在1480-1520℃的中频电炉中，**配比生铁、废钢及合金元素，并用光谱仪实时监控成分。

2. 造型与浇注：采用高精度树脂砂造型，通过低温慢浇工艺，控制铁水温度和流速，减少铸造缺陷。

3. 一次时效处理（消除铸造应力）：将毛坯进行人工时效（如580-620℃退火）或长达6-12个月的自然时效，消除铸造产生的内应力。

4. 粗加工：铣削出基本形状，并预留精加工余量。

5. 二次时效处理（稳定化处理）：对粗加工后的半成品进行320-380℃的低温处理，消除机加工产生的局部应力，锁定尺寸精度。


6. 精加工与刮研：

· 研磨/磨削：使用高精度平面磨床，将平面度加工至微米级，表面光洁度可达Ra≤0.4μm。

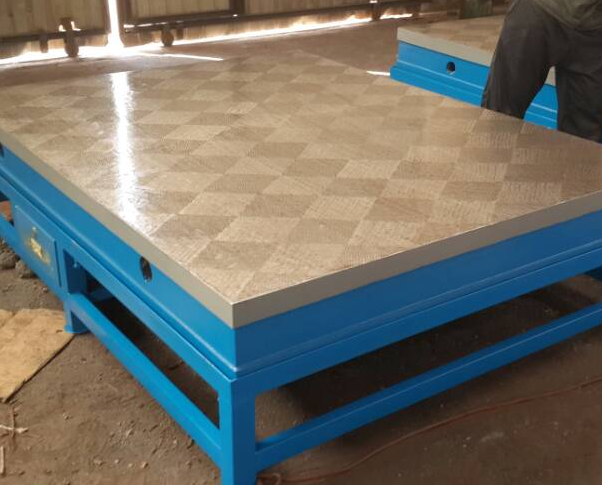

· 手工刮研：对于高精度平台（0级以上），必须由**技工手工刮削。这不仅是为了达到极高的平面度，更能在表面形成均匀的、能储存润滑油的微观“刀花纹”，这是纯磨削无法替代的。

7. 成品检验：使用激光干涉仪、电子水平仪等设备，全面检测平面度、平行度、硬度，并进行1.2倍的超负荷承载测试。

泊头市君诺工量具有限公司
