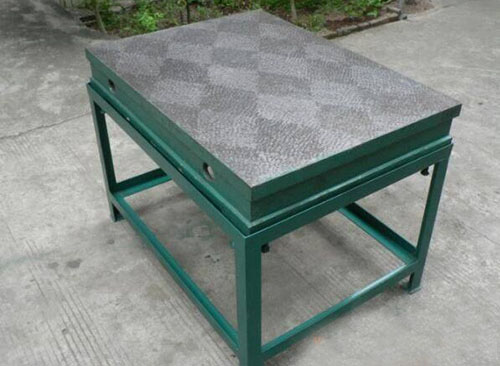

钳工划线平台核心工艺：划线流程全解析

点击：14553 发布时间：2026-02-07

一次完整的精密划线，是一个严谨的工艺过程：


1. 前期准备

· 工件清理：彻底清除毛坯表面的型砂、毛刺、氧化皮。

· 涂色：在待划线表面均匀涂刷划线涂料。要求薄而均匀，附着力强，底色与划痕反差大。

· 基准选择（核心思维）：分析图纸，选择设计基准或重要的装配面作为划线基准。遵循“基准统一”原则。

2. 支撑与找正（“六点定位”原则的应用）

· 三点支撑调平：用三个千斤顶支撑工件，通过划线盘或高度尺，将选定的基准面（或线）调整到与平台工作面平行或垂直。这是最关键的一步，决定了所有后续尺寸的准确性。

· 借料：当毛坯存在局部缺陷或尺寸偏差时，通过有意识地调整划线位置，将加工余量重新分配，以挽救毛坯，避免报废。这是**钳工的核心经验。

3. 划线操作

(1) 划基准线：首先划出作为一切尺寸源头的水平或垂直基准线。

(2) 划其他水平线：使用高度尺，以基准线为基准，划出所有其他高度的水平线。

(3) 翻转工件：使用方箱或直角铁，将工件翻转90°，用划线盘或高度尺找正已划的基准线，确保其与平台垂直。

(4) 划垂直线：在新的方位上，划出所有垂直方向的线条。

(5) 划斜线与圆弧：使用角度规、划规等工具完成。

(6) 复查：检查所有线条尺寸是否与图纸一致，有无遗漏。

4. 冲眼

· 沿着划出的线条，以均匀的间距（如20-50mm）打出小而浅的样冲眼。

· 目的：在涂料磨损后仍能辨识线条；为钻孔定心；为后续加工提供明确的触觉和视觉引导。

· 要求冲眼位置准确，在直线交点或圆弧中心需格外**。
