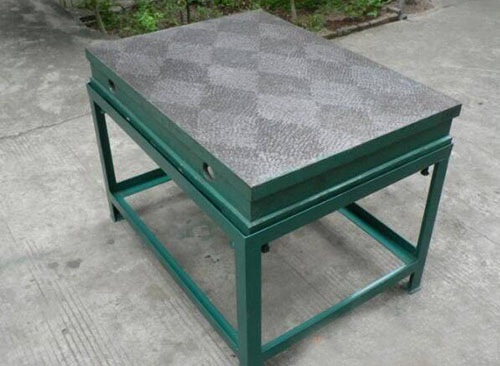

钳工划线平台-为“清晰可视”而生的设计

划线平台的设计，在保证刚性和精度的基础上，**程度地服务于“线条的清晰可见”和“操作的便捷高效”。

1. 平台本体设计

· 结构：与检验平台类似，采用箱型筋板结构保证刚性。但承载要求**，因为经常放置大型、不规则、未加工的粗糙铸锻件毛坯。

· 精度定位：划线平台通常使用2级或3级精度。其核心要求并非如检验平台般的“**平面”，而是良好的局部平面度和有效的支承稳定性，确保划针移动时轨迹平滑、无跳动。

· 表面处理（关键差异点）：这是划线平台最显著的特征。

· 传统工艺：工作面刮研后，进行精磨或精铣，然后进行表面发黑、发蓝或喷涂一层均匀的深色涂层（如暗绿、深灰）。这极大地增加了背景与划出的白色线条（常用石灰水+胶或紫色涂料）之间的对比度，使线条极其清晰。

· 现代改进：有些平台会镶嵌经过研磨的低碳钢薄板作为工作面，磨损后便于更换；或在表面制作精细的网格线，辅助空间定位。

2. 核心配套附件系统

划线作业的完成，严重依赖一套完整的附件。平台上的螺纹孔或T型槽，就是为它们准备的接口。

附件类型 功能与技术要求 使用要点

划线方箱 将工件夹持在其垂直面上，实现一次装夹划出水平与垂直方向的线条。 各相邻面垂直度、平行度要求极高（≤0.01mm），是保证划线精度的关键。

V型铁（架） 支撑并定位圆柱形工件（如轴、套筒），使其轴线与平台平行。 V型槽角度精准（通常90°或120°），对称度好，需成对使用，高度一致。

直角铁/弯板 用于夹持或靠紧工件，以获得与平台面垂直的基准。 自身垂直度是生命线，常配有多个长孔和槽用于夹紧。

千斤顶（可调支承） （通常是3个一组）用于支撑和调平不规则的大型毛坯件，找正基准。 需稳定、自锁可靠，顶端带球面或齿面以防止工件滑动。

划线盘 基本的划线工具，通过调节划针高度在工件上划出水平线或找正工件。 划针夹持牢固，针尖淬火磨尖，移动时需保持与平台面平行。

高度尺（游标/数显） 核心精密工具，用于精准设定划线尺寸。 是划线精度的直接来源，必须定期检定。使用前需用量块在平台基准面上归零校准。

中心规、划规、样冲 用于划圆、定中心、打冲眼标记线条。 样冲尖角度通常为60°，淬火处理。
