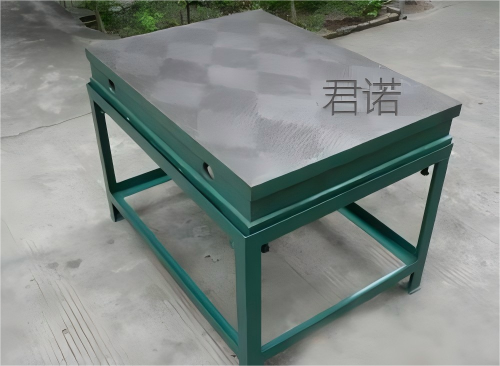

钳工铸铁平台材料与核心制造工艺

点击：14565 发布时间：2026-02-04

1. 材料科学

· 牌号：**高强度灰口铸铁HT200或HT250，**要求采用HT300。牌号中的数字代表其**抗拉强度（MPa）。

· 成分与性能：优质铸铁要求碳、硅、锰、磷、硫元素配比合理。高强度、高耐磨性的关键在于获得以A型石墨（均匀分布的片状石墨）为主的基体组织。石墨片本身是良好的润滑剂和裂纹抑制体，同时铸铁内部的微观孔隙能有效阻尼振动，这一特性远优于钢材。


2. 制造工艺链

这是决定平台最终质量的生命线，每一步都至关重要：

· 造型与熔炼：采用树脂砂等工艺造型，确保轮廓清晰。电炉熔炼，**控制成分与温度。

· 铸造：浇注时遵循“高温出炉，低温浇注”原则，减少铸造缺陷。平台应工作面朝下浇注，使工作面材质最致密、缺陷最少。

· **次人工时效（热时效）：毛坯铸造后，必须进入退火窑进行长达数十小时甚至数天的缓慢加热、保温和冷却。核心目的是彻底消除铸造内应力（可消除90%以上），防止未来自然变形。这是决定平台长期稳定性的最关键一步。

· 粗加工：对工作面、底面、侧面进行铣削或刨削，去除大部分加工余量，为精加工做准备。加工后会诱发新的应力。

· 第二次人工时效（振动时效或热时效）：在粗加工后再次进行，消除粗加工产生的应力。振动时效（VSR）通过共振原理高效消除应力，应用日益广泛。

· 精加工：对工作面进行精铣或精刨，达到接近最终要求的形状和尺寸。

· 人工刮研 - 艺术的精髓：

· 目的：这不是简单的“找平”，而是通过点对点的精密铲刮，创造一个理想的高点接触平面，具有极高的承载能力、贴合精度和储油润滑性。

· 过程：用一标准平台（等级**）作为“基准”，涂上红丹或蓝丹，与待加工平台对研。显出的高点（贴合点）用刮刀铲去。如此反复数十遍，直到在任意25mm×25mm方格内，达到规定的点数（如0级平台要求≥25点）。这些点均匀分布，形成微观的“油坑”，既保证精度，又耐磨。

· 不可替代性：迄今为止，没有任何纯机械加工（磨削、铣削）能完全替代人工刮研达到的综合性能力。刮研工的技艺是平台价值的核心组成部分。

泊头市君诺工量具有限公司
