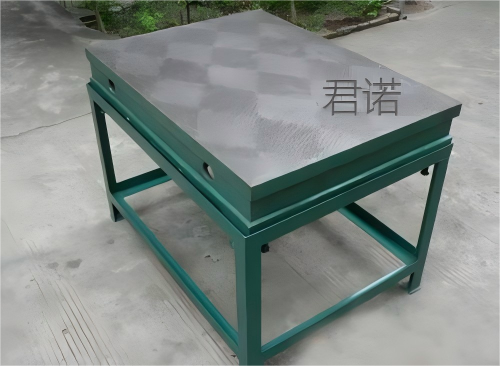

钳工铸铁平台深度设计解析

点击：14570 发布时间：2026-02-03

1. 结构设计

· 箱型筋板结构：这是其灵魂设计。平台内部并非实心，而是由纵横交错、厚度均匀的加强筋（筋板）将上下工作面连接成一个封闭的箱体。此结构在同等重量下提供**刚度，在同等刚度下最节省材料，并能有效抑制铸造应力和热变形。

· 筋板布局：通常采用“井”字格或蜂窝状。筋板高度约为平台厚度的一半到三分之二，筋板间距经过科学计算，确保工作面在局部受压时变形最小。

· 壁厚均匀：良好的设计力求平台各部位壁厚均匀，防止因冷却速度不均导致缩孔、裂纹和内应力集中。


2. 关键工作面特征

· T型槽：是钳工平台的标志。用于插入T型螺栓，配合螺母和压板夹紧工件。槽的尺寸（如槽宽、槽距）有**标准，常见规格为14mm、18mm、22mm。槽的直线度和对基准面的平行度是关键精度。

· 螺纹孔/光孔：除了T型槽，平台上有时会加工出均布的螺纹孔或光孔，用于安装定位销、夹具或专用工具，提供更灵活的固定方案。

· 导油/排水槽：部分用于研磨或易产生切削液的平台，会在非基准面上开设浅槽，用于引流液体，保持工作面清洁。
