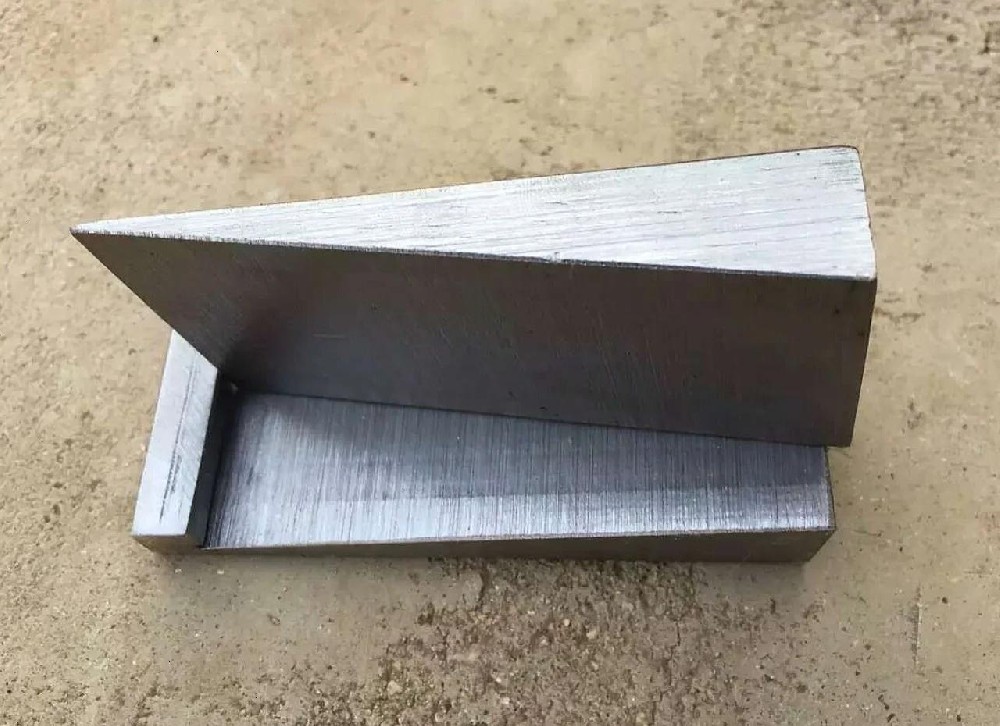

二层调整垫铁选型、安装与使用要点

点击：14579 发布时间：2026-01-26

1. 选型步骤

确认地脚孔：设备底座必须有标准地脚螺栓孔。

计算载荷：设备总重量 ÷ 安装点数量 = 单个垫铁所需承载力。

选择规格：根据计算结果，选择承载力留有安全余量（建议1.5倍以上）的规格，并核对螺栓孔径（M12， M16， M20等）是否匹配。

常见二层调整垫铁规格参考：

120×32mm， M12螺栓，承载力约600kg

160×35mm， M16螺栓，承载力约800kg

185×40mm， M20螺栓，承载力约1000kg

210×55mm， M20螺栓，承载力约2500kg


2. 安装与调节流程

（1）放置与穿入：将垫铁放在设备各受力点下，从设备地脚孔穿入螺栓至垫铁螺纹孔。

（2）初步接触：旋转螺栓使其与垫铁承重盘接触并受力，确保每个垫铁均承载。

（3）粗调水平：使用扳手旋转螺栓（顺时针通常为升高），进行初步水平调整。

（4）精调与固定：使用精密水平仪精细调平后，必须用螺母将地脚螺栓彻底锁紧，确保设备与垫铁、垫铁与地面稳固结合。

（5）二次灌浆：对于要求高的重型设备，调平固定后，有时还需在设备底座与基础之间进行二次灌浆，以增强整体稳定性。

3. 重要注意事项

地面要求：放置垫铁的地面必须平整、坚实。如果地基平面高度差超过垫铁的调节范围，可在垫铁与设备底座之间垫入少量平整的钢板进行弥补。

定期检查：设备运行一段时间后，应复查水平，必要时重新调整锁紧。
