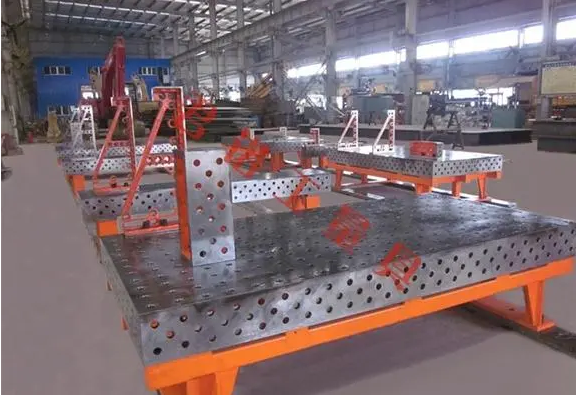

三维柔性组合焊接工装系统组成

点击：14580 发布时间：2026-01-19

组成模块说明典型形式


基础平台承载所有模块的基础工作面，通常为铸铁或钢结构，五个面均加工有规则孔系并刻有网格线，便于三维扩展。单面平台、双面平台、五面平台、扩展台面等

标准模块实现定位、支撑、压紧等功能的标准件，均带有与平台相同的孔系。方箱、角尺、立柱、支撑块、V型块、梯形块等

连接件用于模块之间、模块与平台之间的快速固定。快速锁销、定位连接销栓、T型螺栓、螺母等

夹紧器带补偿功能的手动或气动/液压夹紧装置，用于压紧工件。手动压紧器、螺旋压紧器、气缸/液压缸压紧器等

定位件确保工件在三维空间中的准确位置。定位销、定位挡块、角度定位板等

附件辅助完成特殊功能的部件。翻转机构、变位机接口、视觉定位系统接口等
