铸铁平台制造工艺全流程：从铁水到基准

点击：14579 发布时间：2026-01-13

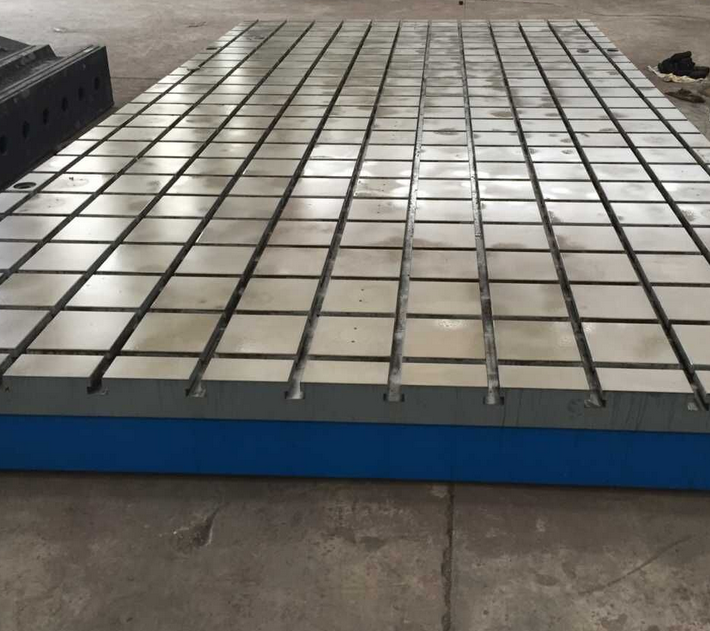

一块高精度铸铁平台的诞生，是一场时间、技艺与科学的融合：

1. 设计与铸造

结构设计：基于应用载荷，通过有限元分析优化筋板布局，追求**刚度重量比。

模具制作：使用高精度木模或金属模。

熔炼与浇注：严格管控铁水化学成分（C, Si, Mn, P, S），采用电炉熔炼保证材质纯净。使用树脂砂等先进工艺浇注。

2. 时效处理（灵魂工序）

目的：彻底消除铸造和加工过程中产生的内应力，防止日后变形。

方法：

自然时效：将毛坯露天放置数月甚至数年，让应力在自然温度变化中缓慢释放。效果**，是**平台的标志。

人工时效：将工件放入窑炉，缓慢加热至500-550℃，保温数小时，再极缓慢地冷却。周期短，是现代主流工艺。高端平台常采用 “多次时效” 。


3. 机械加工

粗加工：龙门铣/刨床，去除大部分加工余量，形成初步形状。

半精加工与二次时效：加工后再次时效，消除粗加工应力。

精加工：使用高精度龙门导轨磨床，将工作面磨削至接近最终精度要求。

4. 人工刮研（精度**）

对于00级、0级平台，磨削后必须由**钳工进行手工刮研。

使用标准平板涂红丹油对研，显示高点，再用刮刀逐一铲除。反复循环，直至在25×25mm面积内达到规定的点数（如25点以上）且分布均匀。这创造了完美的微观储油平面和**几何精度。

5. 检测与认证

使用电子水平仪、激光干涉仪或平直度检查仪，按网格法全面检测平面度。

出具包含检测点阵图的精度检定报告。

6. 表面处理与包装

工作面涂**防锈油，非加工面喷漆。

采用防震、防潮的坚固包装。

泊头市君诺工量具有限公司
