机床铸件尺寸总结与核心要点

点击：14572 发布时间：2025-12-19

1. 功能驱动设计：铸件尺寸首先服务于机床的性能和功能要求。

2. 系统工程：尺寸设计必须与铸造工艺、机加工工艺、成本控制同步考虑。

3. 刚度优先：所有尺寸和结构设计的核心目标是**化静动态刚度。

4. 精度分级：不同区域的尺寸精度要求不同，关键安装面要求**。

5. 趋势：向两极发展——极端大型化和结构优化轻量化。


举例说明：

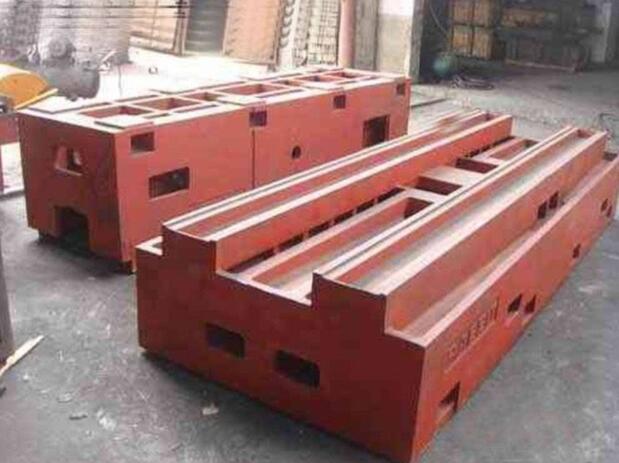

一台中型立式加工中心的床身铸件：

外形尺寸： 2000mm (L) × 1500mm (W) × 600mm (H)

主要壁厚：侧壁18mm，底座导轨安装部位厚25mm，内部筋板厚12mm，筋格间距约150mm。

关键精度：导轨安装面平面度要求0.02mm/全长，各安装面相互平行度/垂直度要求0.03mm/500mm。

毛坯重量：约2.5吨，经加工后成品约2吨。
