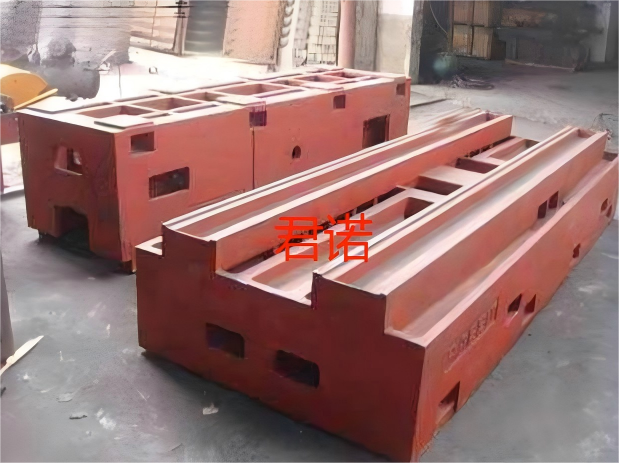

机床铸件尺寸的关键组成部分

点击：14594 发布时间：2025-12-19

一个铸件的尺寸描述应包括：


外形轮廓尺寸：总长、总宽、总高。这是最基础的运输、安装和总体布局依据。

主要壁厚：承受载荷和保证刚度的关键区域的厚度。机床铸件壁厚通常不均匀，关键部位厚（如导轨安装面），非关键部位较薄以减重。

典型范围：中小型机床主体壁厚约15-25mm，大型机床可达30-50mm甚至更厚。

筋板布局与尺寸：筋板是提高刚度、减轻重量的核心设计。包括筋板的高度、宽度、间距和布局形式（井字筋、蜂窝筋等）。

关键接口尺寸与精度：

导轨安装面：尺寸、平面度、直线度要求极高。

主轴箱安装面：尺寸、与导轨的垂直度/平行度。

丝杠支座安装面：尺寸、孔位精度。

这些“功能面”的尺寸精度和形位公差通常远高于铸件其他部分。
